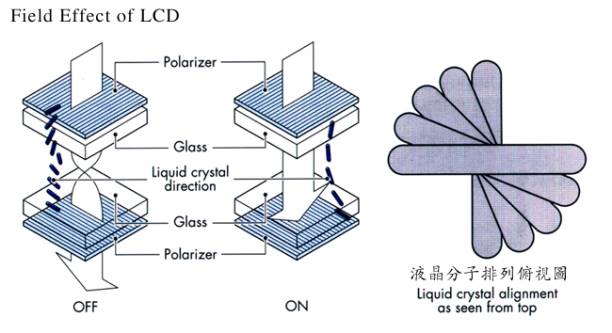

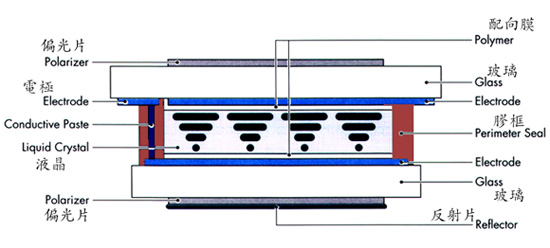

§ 視角圖：LCD在不同視角下觀察所獲得的等對比度曲線圖。如圖4。
§ 溫度性能：由于液晶材料本身的物理性質隨溫度變化而變化，因而引起LCD的閾值、透過光譜等會隨溫度漂移。
§ 頻率響應：LCD只能工作在一個適當?shù)念l率范圍，太低會引起顯示閃動太高則液晶分子跟不上電場變化。
§ LCD功耗：指單位顯示面積的電流密度。
§ 壽命：
· 工業品保證100000小時。
· 民用品保證50000小時。
§ 其他性能：防紫外、防眩目、防劃傷等。
|
|
|
|
溫度特性
|
|
類型
|
TN
|
STN
|
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅰ
|
Ⅱ
|
|
工作溫度（℃）
|
0～50
|
-10～60
|
-20～70
|
-30～80
|
0～50
|
-20～70
|
|
儲存溫度（℃）
|
-20～60
|
-20～70
|
-30～80
|
-40～90
|
-20～60
|
-30～80
|
|
LCD的采光技術
顯示器件是被動型顯示器件，它本身不會發光，是靠調制外界光實現顯示的。外界光是液晶顯示器件進行顯示的前提條件。因此，在液晶顯示裝配、使用中，巧妙地解決采光，不僅可以保證和提高液晶顯示的質量，而且 一般液晶顯示的采光技術分為自然光采光技術和外光源設置技術。而外光源設置上，又有背光源、前光源和投影光源三類技術。
這里，我們就較為常見的背光源作簡單介紹:
一. 背光源采光技術的兩大任務是：
1.使液晶顯示器件在有無外界光的環境下都能使用；
2.提高背景光亮度，改善顯示效果。
二. 分類： 現對常用的背照明光源，按如下分類說明：
電致發光(EL)：EL背光源厚度薄，只有0.6mm，重量輕、發光均勻。它可用于不同顏色，但最常用于LCD白光背光。EL背光源功耗低，只需電壓80-110VAC，通過逆變器將3V,5V,12V或24VDC轉變得到。EL背光源的半衰期約為2000-5000小時,因為壽命短，發光亮度低，使用時必須配備逆變器，近來已經很少使用了。
發光二極管(LED):LED背光應用最普遍。比EL壽命更長（通常為100000小時，最少50000小時)。根據LED的排列方式可以分為底部光和側部光，底部光的厚度一般為4.5-5.0mm, 側部光厚度一般為2-3mm，因為側部光的功耗更低，目前以側部光背光為主，LED可以發不同顏色的光，發光的亮度高，應用最廣泛的是白色光。
冷陰極熒光燈(CCFL):CCFL能夠提供能耗低，光亮強的白光。它由冷陰極熒光管發光，通過散射器將光均勻分散在視窗區。側背光源體積小，能耗低，但CCFL需要一個逆變器來供應270-300VAC的電源。它主要用于圖形LCD，壽命達10000-15000小時，因為使用壽命短，同時逆變器會產生電磁干擾，目前CCFL已經逐漸被LED背光所取代。
LCD的視角
視角簡單地說就是顯示圖案能看得清楚的角度。它是由定向?qū)拥哪Σ练较驔Q定，不能通過旋轉偏光片改變。視角以時針的鐘點來命名，如6:00視角，12:00視角等等。6:00視角就是指在6點時針的平面方向到法線方向這個區域LCD顯示效果理想；12:00視角是指12點時針的平面到法線方向區域顯示理想。
LCD的視角是由LCD顯示屏在儀器上的位置來確定。例如計算器一般放在桌上或拿在手上使用，LCD做成6:00視角最好。有些儀器上的LCD屏裝在低于人眼視線以下，一般做成12:00視角。汽車上的時鐘一般裝在駕駛員的右邊，做成9:00的視角最佳。
|
LCD視角示意圖
|
|
LCD模塊
早期液晶顯示器只生產LCD屏，驅動部分由客戶自己設計制作。目前LCD生產廠家把LCD屏連接到COB板（帶IC的PCB板）上，就做成了LCD模塊。LCD模塊分字符點陣模塊和圖形點陣模塊。字符模塊有1~4行，劃分16~40個字塊，每個字塊由5x7點陣組成。每個字塊單獨驅動。圖形點陣模塊由多行多列的點陣象素組成，每個象素單獨驅動，可顯示文本、圖象或同時顯示文本和圖象。圖形點陣模塊需要IC來控制，這種控制IC一般都裝在LCD模塊上。 字符點陣模塊可使用TN-LCD或者STN-LCD，但圖形點陣模塊都是采用STN-LCD。大多數模塊的背光源用LED。
|
液晶模塊的封裝方式
|
|
SMT
|
是英文"Surface mount technology"的縮寫即表面安裝技術，這是一種較傳統的安裝方式。其優點是可靠性高，缺點是體積大，成本高，限制LCM的小型化。 |
|
|
COB
|
是英文"Chip On Board"的縮寫 即芯片被邦定（Bonding)在PCB上，這樣可省去PCB板等料件，可大大的模塊減少體積，同時在價格方面也可降低成本。由于IC制造商在LCD控制及相關芯片的生產上正在減小QFP（SMT的一種）封裝的產量，因此，在今后的產品中傳統的SMT方式將被逐步取代。 |
|
|
TAB
|
是英文"Tape Automated Bonding"的縮寫 即各向異性導電膠連接方式。將封裝形式為TCP（Tape Carrier Package帶載封裝)的IC用各向異性導電膠分別固定在LCD和PCB上。這種安裝方式可減小LCM的重量、 體積、安裝方便、可靠性較好！ |
|
|
COG
|
是英文"Chip On Glass"的縮寫 即芯片被直接邦定在玻璃上。這種安裝方式可大大減小整個LCD模塊的體積，且易于大批量生產，適用于消費類電子產品用的LCD，如：手機、PDA等便攜式電子產品。這種安裝方式在IC生產商的推動下，將會是今后IC與LCD的主要連接方式?！?/td>
|
|
|
COF
|
是英文"Chip On Film"的縮寫 即芯片被直接安裝在柔性PCB上。這種連接方式的集成度較高，外圍元件可以與IC一起安裝在柔性PCB上。 |
|
全透型和半透型LCD一般都需要加背光源，其放置位置根據實際情況下面介紹幾種常見的背光源：
|
光源種類
|
LED
|
EL（電致發光）
|
CCFL
|
|
壽命(小時)
|
100,000
|
(半衰期)2000～5000
|
(半衰期）5000～8000
|
|
特點
|
優點
|
壽命長,節能，環保，亮度高
|
分光特性好,無亮斑,薄而輕,耐振抗沖擊
|
在可見光范圍光譜峰值可任選,亮度高,適于彩色化
|
|
缺點
|
均勻性略差，色彩難以控制
|
壽命短，電壓高
|
不能調光，驅動電壓高，有一定厚度
|
|
發光方式
|
邊光/背光
|
背光
|
一般為邊光
|
|
工作電壓
|
2.0～4.2V（根據不同顏色而定）
|
60～200V
|
500～1000V
|
|
推薦工作電壓
|
70～110V
|
|
工作頻率
|
-
|
50～1000Hz
|
20KHz
|
|
推薦工作頻率
|
-
|
400～700Hz
|
|
工作電流
|
不定(由LED的數量決定）通常每顆燈功耗為15mA
|
0.1～0.25mA/cm2
|
4～6mA
|
|
電容值
|
-
|
100～1000pF/cm2
|
|
|
工作溫度
|
|
-30℃～+50℃
|
+10℃～50℃
|
|
存儲溫度
|
|
-40℃～+60℃
|
-20℃～60℃
|
|
存儲濕度
|
|
<70%RH
|
|
|
亮度
|
|
|
3000～35000cd/m2
|
|
功耗
|
不定(由LED的數量決定)，通常每顆燈功耗為15mA
|
|
1～4W
|
|
顏色種類
|
黃、紅、綠、橙、白
|
EL是低亮度照明光源，發光顏色僅綠色、藍綠色、橙色。
|
白色
|
|
外接元器件
|
通常外接5V電源時須限流
|
需DC-AC逆變器
|
需DC-AC逆變器,串聯限流電阻100KΩ～200KΩ
|
|
