GDTE070A1-6是一款配有VGA,Video(CVBS),帶HDMI驅動板的7寸彩色液晶顯示模塊,1024x600分辨率,可選配帶USB接口驅動板的電阻式觸摸屏和電容式觸摸屏、遙控器、延長線等。此款模塊廣泛應用于車載、安防、各式儀器儀表、智能設備等。適用于樹莓派Raspberry Pi等。
注意：
電源適配器的輸出和中心引腳應為5V / 2000mA，正電壓為正極，外屏蔽層為負電壓?？刂破鱎TD2660的溫度在工作期間會升高。這是正?，F(xiàn)象，不是質量問題。
丟失信號時，屏幕為藍色或黑色，可在菜單設置中使用。
HDMI接口
卓越的顯示質量，超廣視角
適用于樹莓派等。
4線電阻式觸摸屏（可選）
電容式觸摸屏（選配）
可選的遙控器
選購配件清單（以下配件需要單獨購買,如需購買請聯系我們）
*如果您選購了觸摸屏,我們將默認為您安裝到模塊上。
|
產品圖片
|
產品型號
|
產品描述
|
 |
GDTE-TP070-1
|
7寸4線電阻式觸摸屏
|
 |
GDTE-DBTP-USB04W-1
|
4線電阻式觸摸屏驅動板/USB接口
|
 |
GDTE-TPC070-8-USB
|
7寸電容式觸摸屏帶USB控制器板和USB數據線
|
 |
GDTE2025
|
遙控器
|
 |
GDTE4826
|
5V/2A(2000mA)電源適配器
|
|
型號
|
GDTE070A1-6
|
|
尺寸
|
7''
|
|
顯示模式
|
1024 x RGB x 600 Dots
|
|
顯示屏連接器
|
FPC
|
|
FPC 連接器
|
50 Pin,間距0.5mm
|
|
工作溫度
|
-20~+70 ℃
|
|
儲存溫度
|
-30~+80℃
|
|
觸摸屏是否可選
|
是
|
|
陽光下可視
|
不支持
|
|
應用
|
便攜式產品/工業設備/手持設備/安全設備，儀表顯示器/辦公電子產品
|
|

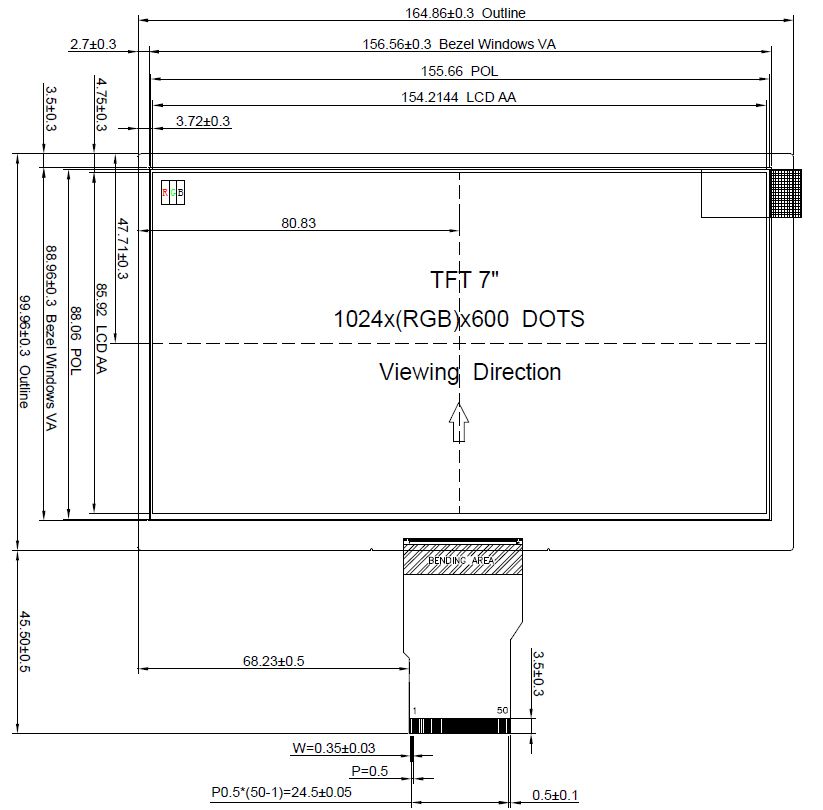

顯示屏外形尺寸
|
164.86(W) x99.96(H)
|
|
有效視域
|
154.21(W) x 85.92(H)
|
|
點間距
|
0.1506*0.1432
|
|
凈重
|
0.21kg
|
|
IC封裝
|
COG
|
|
驅動
|
EK79001
|
|
接口
|
RGB
|
|
響應時間(Typ)
|
20ms
|
|
LCD類型
|
TFT-LCD / 全透/ 正顯
|
|
視角
|
70°/70°/60°/70°(L/R/U/D)
|
|
顏色
|
262K/16.7M
|
|
對比度(Typ)
|
500:1
|
|
亮度(Typ)
|
400cd/m2
|
|
在線購買 |
 |
|
類型 |
名稱 (可下載)
|
版本
|
語言
|
更新日期
|
文件大小
|
 |
7寸電容觸摸屏圖紙 |
1.0
|
English
|
2020-04-21
|
193.58KB
|
4線電阻觸摸屏和連接器資料
