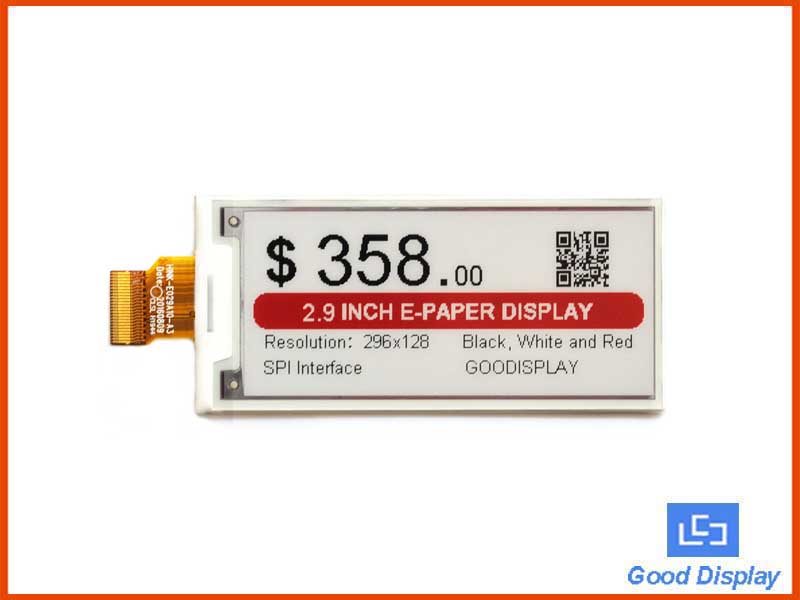

這是一個E-ink 電子紙顯示屏，2.9英寸，分辨率為128 * 296，24針FPC連接，可選FPC連接器，通過SPI接口進行通信，帶有嵌入式控制器（COG封裝）和片上存儲波形，支持黑色 ，白色和紅色三種顏色。
鑒于眾多優勢：超低功耗，接近180度的視角，在陽光下可讀，GDEH029Z92是貨架標簽，智能標簽，智能家居應用，工業儀器和其他相關產品等應用的絕佳選擇。
注意：只有單色電子紙顯示屏支持局刷，三色電子紙顯示屏不支持局刷（只支持全刷）。
顯示黑色，白色和紅色三種顏色。
SPI接口，24PIN
|
產品型號
|
GDEH029Z92
|
|
類型
|
圖形點陣
|
|
分辨率
|
296x128
|
|
外形尺寸
|
79x36.7x1.08
|
|
視域尺寸
|
66.9x29.06
|
|
點間距
|
0.227x0.226
|
|
工作溫度
|
0℃~40℃
|
|
儲存溫度
|
-25℃~60℃
|
|
連接器
|
24 Pin
|
|
最大灰度
|
2
|
|
顏色
|
黑白紅
|
|
全刷時間(S) |
13 |
|
功耗(mW) |
9.9 |
|
待機功耗(mW) |
0.0099 |
|
在線購買 |
 |
|
尺寸
|
型號
|
顏色
|
分辨率
|
外形尺寸
|
支持局部刷新
|
前置光/TP可選
|
特點
|
|
2.9"
|
GDEH029A1
|
黑,白
|
296*128
|
36.7*79.0*1.05
|
√
|
√
|
--
|
|
|
GDEW029Z10
|
黑,白,紅
|
296*128
|
79.0*36.7*1.18
|
×
|
√
|
--
|
|
|
GDEM029E97
|
黑,白
|
296*128
|
79.0*36.7*1.18
|
×
|
√
|
超低溫
|
|
|
GDEW029C32
|
黑,白,黃
|
296*128
|
79.0*36.7*1.18
|
×
|
√
|
--
|
|
|
GDEW029T5
|
黑,白
|
296*128
|
79.0*36.7*1.18
|
√
|
√
|
--
|
|
|
GDEH029D56LT
|
黑,白
|
296*128
|
79.0*36.7*1.18
|
√
|
√
|
超低溫
|
|
|
GDEW029I6F
|
黑,白
|
296*128
|
79.0*36.7*1.18
|
×
|
√
|
柔性
|
|
|
GDEH029Z92
|
黑,白,紅
|
296*128
|
79x36.7x1.08
|
×
|
√
|
--
|
|
|
GDEH029D57LT
|
黑,白
|
296*128
|
79.0*36.7*1.05
|
√
|
√
|
超低溫
|

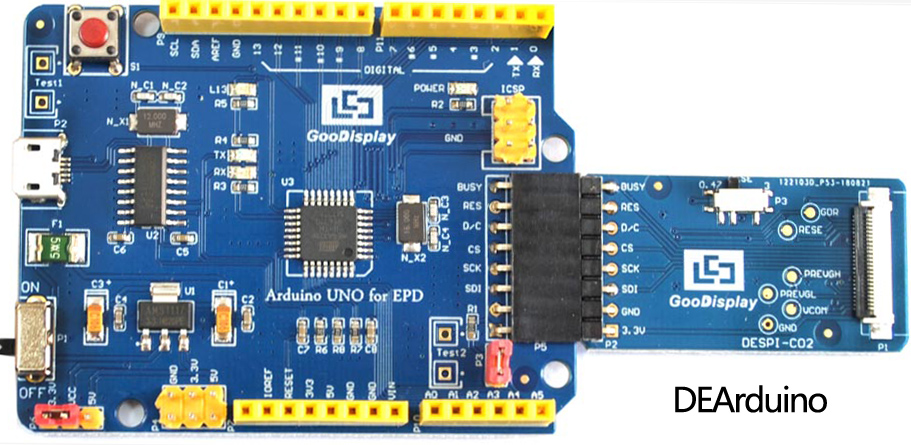

Arduino開發套件
樹莓派開發套件
|
類型 |
產品名稱 (可下載)
|
版本
|
語言
|
更新日期
|
文件大小
|
 |
DESPI-C03電路圖 |
1.0 |
English |
2019-09-19 |
329.39KB |
ESP8266開發套件
